If-Else Activity

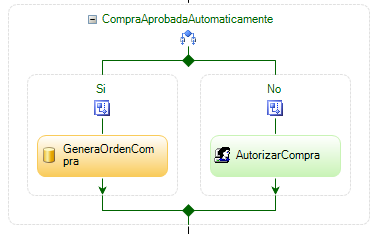

La actividad IfElseActivity permite establecer condiciones que bifurcan el flujo de ejecución de la reacción en función de los valores de los parámetros, variables y resultados de actividades anteriores.

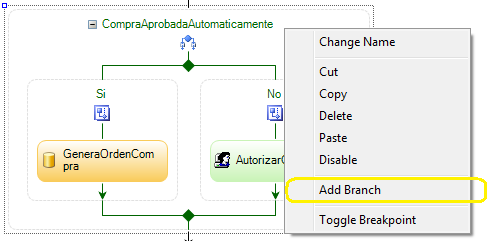

La actividad presenta por defecto dos ramas de condiciones, al hacer clic con el botón derecho sobre la parte superior de la actividad, se presenta un menú contextual conteniendo una opción “Add Branch" que permite agregar ramas de condiciones a la actividad.

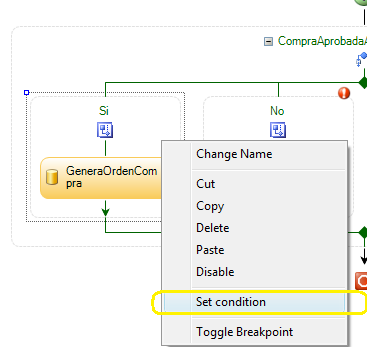

Al hacer clic con el botón derecho sobre la rama se presenta un menú contextual conteniendo la opción “Set condition” que permite especificar las condiciones por las cuales el flujo de ejecución seguirá por dicha rama.

Al hacer clic sobre “Set condition”, se presenta la ventana de Administración de Condiciones

La actividad evalua las ramas de condiciones con la lógica If-Else:

• Si se cumplen las condiciones especificadas en la primera rama, se ejecutan las actividades en ella contenidas y no se evaluan las condiciones de las demás ramas ubicadas a su derecha.
• Si no se cumplen las condiciones especificadas en la primera rama, no se ejecuta ninguna de las actividades en ella contenidas y :
• Si la segunda rama no tiene condiciones especificadas se ejecutan las actividades en ella contenidas y no se evaluan las condiciones de las demás ramas ubicadas a su derecha.
• Si la segunda rama tiene condiciones especificadas se evaluan sus condiciones y de cumplirse se ejecutan las actividades en ella contenidas. No se evaluan las condiciones de las demás ramas ubicadas a la derecha.
• Si la segunda rama tiene condiciones especificadas se evaluan sus condiciones y de no cumplirse se evaluan las condiciones de la siguiente rama ubicada a su derecha.

La única rama que puede no tener condiciones configuradas es última rama ubicada en el extremo derecho, las demás ramas sin condiciones configuradas presentan un icono de advertencia indicando que la condición para la rama no ha sido especificada.

Para eliminar una rama, seleccionarla y presionar la tecla "Delete"
