HL7 Activity

La actividad HL7Activity permite convertir mensajes del standard HL7 (Health Level Seven) desde un formato EDI de la version 2.5 del standard a XML y viceversa.

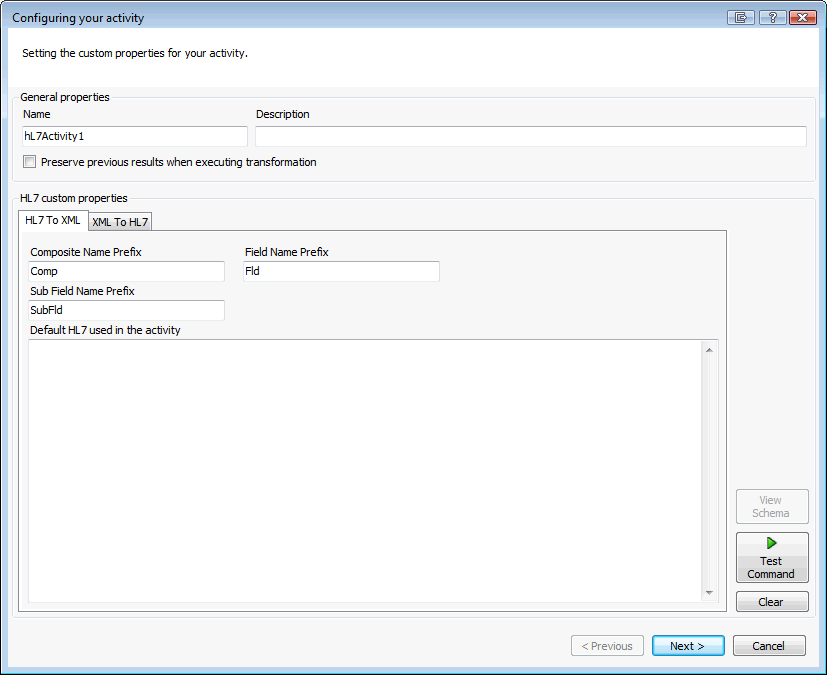

Al hacer doble click sobre la actividad colocada en el diseñador de reacciones se accede al primer paso del asistente de configuración de actividades.

Pestaña HL7 to XML

Permite especificar el formato del mensaje HL7 EDI que la actividad convertirá a XML. La conversión se realiza mediante la metadata presente en los archivos segments25.txt y datatypes.txt que deben estar presentes en el directorio de instalación de BIZUIT Designer (por defecto "C:\Program Files\Tycon S.A\Bizuit Designer 2.5.8") y en tiempo de ejecución en el directorio de instalación de BIZUIT Event Manager Server (por defecto c:\inetpub\wwwroot\BizuitEventManager258).

Esta pestaña es excluyente con respecto a la pestaña XML to HL7.

Composite Name Prefix

Permite indicar el nombre que se colocará al campo compuesto en el XML cuando no se encuentre para el mismo una definición en la metadata.

Field Name Prefix

Permite indicar el nombre que se colocará al campo en el XML cuando no se encuentre para el mismo una definición en la metadata.

Default HL7 used in the activity

Permite indicar la estructura del mensaje HL7 EDI a utilizar para inferir la estructura XML del mismo. En tiempo de ejecución los mensajes HL7 EDI recibidos por la actividad deben respetar la estructura aquí especificada.

Por ejemplo, si se ingresa el siguiente mensaje de tipo ADTA01, en tiempo de ejecución la actividad deberá recibir un mensaje con la misma estructura pero con distintos datos.

MSH|^~\&|ST01A||CM01A||1994091310500102||ADT^A01|002988538062171|P|2.2|1|

EVN|A01|199409131050|

PID||88888^^^EMI Primary|99999^^^LAB|U6123456|Howser^Doogie^B^Jr.^Sir^PhD|Babasafa|19610521|Male|Howser^Dog^B^^^|race|123 Looney Toon Way^Ste 123^Toon Town^CA^95403^USA^Home||(707)578-4098|(707)541-2583|English|M|Catholic|3|444-55- 6666|555555555^CA|MothersIdentifier|ethnic|Modesto|N|1|USA||

NK1||Belle^Clara^A^^^|Sister|123 Toon Tower Rd^^Toon Town^CA^95403^USA^B|(707)538-9141|(707)234-1234|Emergency|19950826|19950830|Daycare|DC|434-32-1232|Toon Daycare

NK1||Belle^Bruce^A^^^|Brother||||Contact|19950826|19950830||DC|

PV1||Inpatient/Acute|1EST^ROOM2^BEDA^FAC01A||||aflav^Flavershum^Alexander^^^Dr.|200^Smuck^Shirley^^^Dr.||MEDICINE/CARDIOLOGY|||||||||0003|||||||||||||||||||||||||199508261025|199508301050

DG1||ICD9|10.1|Hopeless Diagnosis|199508271035|Admitting

AL1||FA|ALCODE^Allergic to Roadrunners|10|Sneezing

GT1|||Acme Insurance||100 Looney Street^Disney District^Toon City^CA^90505^USA|(709)333-3333|(709)444- 4444||||Self||19940101|19980101||McKessonHBOC|123 EmployerAddress^Address Line 2^Toon City^CA^90505^USA|(707)555-5555||1||

Notas:

En caso de recibir un mensaje con una estructura distinta a la indicada en este campo no se producirá un error pero no será posible obtener la información enviada que no se encuentre especificada. Ejemplo, si se recibe un mensaje HL7 conteniendo un segmento OBR que no se encontraba en la estructura definida, no será posible utilizar ese valor en actividades posteriores ya que la estructura de salida de la actividad fue inferida a partir de un mensaje HL7 que no contenía dicho segmento.

MSH|^~\&|ST01A||CM01A||1994091310500102||ADT^A01|002988538062171|P|2.2|1|

OBR|||2060059|999991^Knee MRI WO|

EVN|A01|199409131050|

NK1||Belle^Clara^A^^^|Sister|123 Toon Tower Rd^^Toon Town^CA^95403^USA^B|(707)538-9141|(707)234-1234|Emergency|19950826|19950830|Daycare|DC|434-32-1232|Toon Daycare

NK1||Belle^Bruce^A^^^|Brother||||Contact|19950826|19950830||DC|

PV1||Inpatient/Acute|1EST^ROOM2^BEDA^FAC01A||||aflav^Flavershum^Alexander^^^Dr.|200^Smuck^Shirley^^^Dr.||MEDICINE/CARDIOLOGY|||||||||0003|||||||||||||||||||||||||199508261025|199508301050

DG1||ICD9|10.1|Hopeless Diagnosis|199508271035|Admitting

Pestaña XML to HL7

Permite especificar el formato del mensaje XML que la actividad convertirá a HL7 EDI. La conversión se realiza mediante la metadata presente en los archivos segments25.txt y datatypes.txt que deben estar presentes en el directorio de instalación de BIZUIT Designer (por defecto "C:\Program Files\Tycon S.A\Bizuit Designer 2.5.8") y en tiempo de ejecución en el directorio de instalación de BIZUIT Event Manager Server (por defecto c:\inetpub\wwwroot\BizuitEventManager258)

Esta pestaña es excluyente con respecto a la pestaña HL7 to XML

Default XML HL7 used in the activity

Permite indicar la estructura del mensaje XML utilizar para inferir la estructura EDI a generar. En tiempo de ejecución los mensajes HL7 XML recibidos por la actividad deben respetar la estructura aquí especificada.

Test Command

Para verificar la correcta configuración de la actividad es requerido presionar el botón “Test Command” que mostrará en pantalla el resultado de la ejecución o un mensaje de error en caso de fallo y además permitirá inferir de manera automática el esquema de salida de la actividad.

View Schema

Permite visualizar el esquema de salida de la actividad inferido al presionar el botón "Test Command"

Clear

Permite borrar la configuración realizada para ingresar una nueva configuración.

Al presionar “Next >” accederá al paso 3 del asistente de configuración de actividades, en el cual podrá definir los origenes de datos desde los cuales obtener el mensaje a procesar por la actividad.
