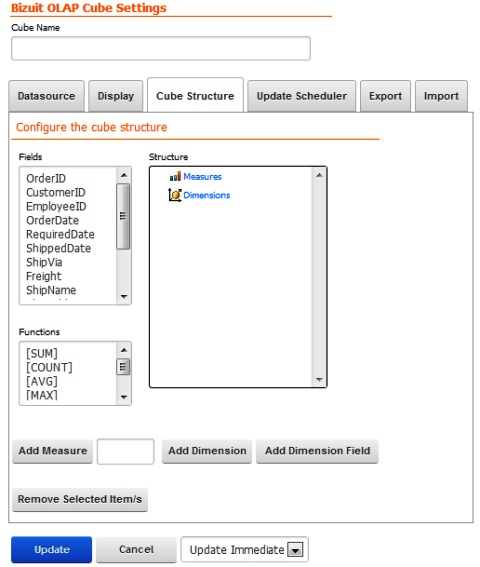

Configurar Estructura

Fields

Lista de campos devueltos por la sentencia SQL ejecutada.

Structure

Muestra la estructura de Medidas y Dimensiones presentes en el cubo.

Functions

Funciones agregadas que se pueden aplicar sobre la lista de campos presente en Fields para la confección de las medidas.

Add Measure

Un cubo OLAP consiste de valores numericos llamados medidas (measures). Algunos ejemplos de medidas serían:

MontoVentas (Sumatoria de Montos de Ventas)

CantidadVentas(Contador de operaciones de ventas)

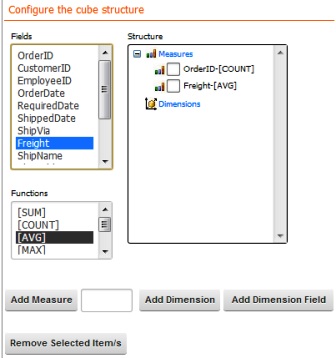

Para crear una medida es necesario seleccionar de la lista Fields, un campo devuelto por la sentencia SQL,seleccionar de la lista Functions una función agregada a aplicar sobre dicho campo y presionar el link "Add Measure" como se indica en la siguiente imagen en la que se crearon 2 medidas: Cantidad de ordenes y Promedio de Peso del envio.

Add Dimension

Las dimensiones en un cubo OLAP permiten determinar cómo se visualizarán los datos. Algunos ejemplos de dimensiones para un cubo que muestre las Ventas de un negocio serían:

Producto (Visualizar Ventas Por Producto)
Tiempo (Visualizar Ventas por Periodo de tiempo)

Para crear una Dimension es necesario escribir el nombre de la misma en el textbox que se encuentra a la izquierda de la opción "Add Dimension" y presionar dicho link como se muestra en al siguiente figura:

Una vez presionado el link "Add Dimension", la estructura del cubo se mostrará de la siguiente manera:

Se pueden agregar tantas dimensiones como se deseen. Por ejemplo, podemos crear una dimension "Destino" que muestre las ventas según la dirección del comprador:

Add Dimension Field

Las dimensiones se deben componener de campos, Por ejemplo, podemos tener una Dimension "Tiempo" que contenga los campos "Order Date" y "ShippedDate"

Para agregar un campo a la dimensión es necesario seleccionar la dimensión de la estructura, seleccionar de la lista "Fields" el campo a utilizar y presionar el link "Add Dimension Field" como se indica en la siguiente figura:

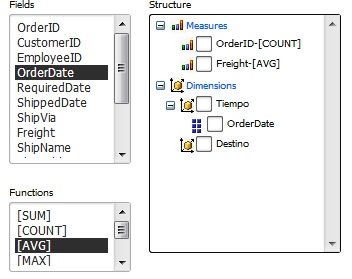

Una vez presionado el link "Add Dimension Field", la estructura del cubo se mostrará de la siguiente manera:

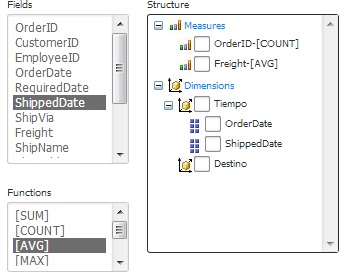

Se pueden agregar tantos campos como sea necesario pero debe existir al menos uno:

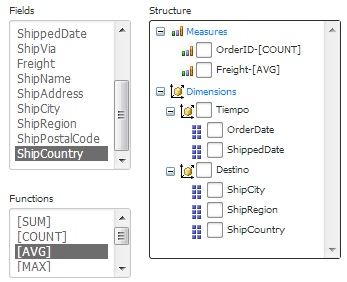

También por ejemplo podemos agregar campos a la dimension Destino para discriminar el destino de la venta segun la ciudad, region y país del cliente:

Remove Selected Item/s

Permite eliminar un item seleccionado en la lista "Structure"
