Configuración de Areas

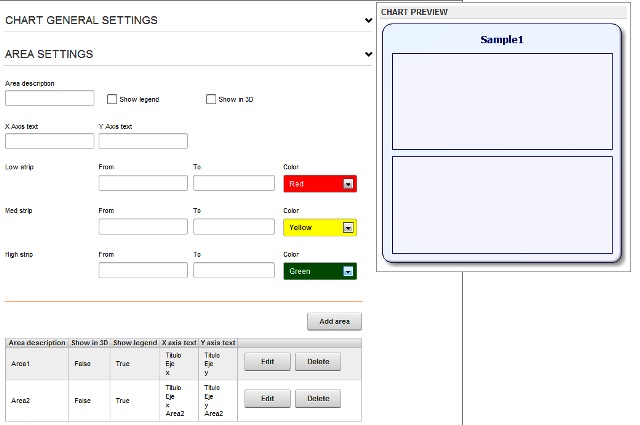

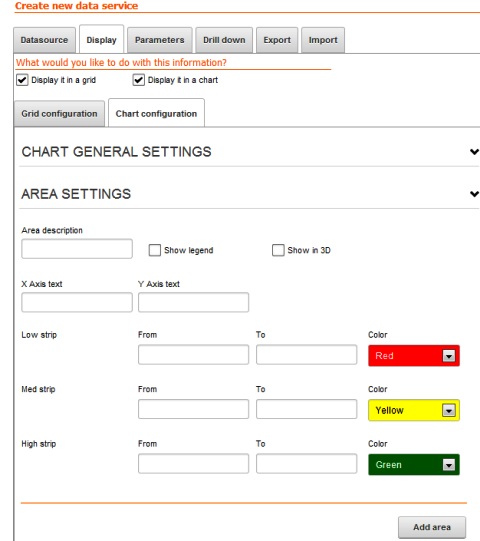

Al seleccionar la opción "Display it in a chart" en la pestaña "Display" se presenta una pestaña de configuración de la forma de visualizar la información en la formato gráfico dividida en las secciones General, Area y Serie junto con una sección en la que se podrá previsualizar la apariencia del gráfico configurado.

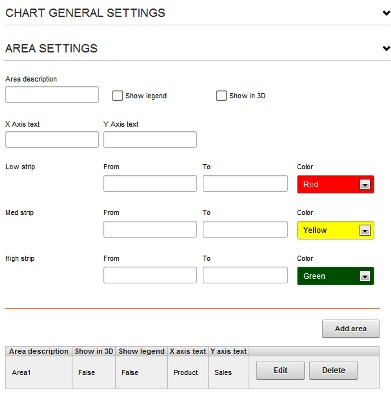

En la sección "Area Settings" es posible determinar areas en las cuales se dibujarán las series a partir de los datos obtenidos mediante la sentencia SQL. Es posible determinar tantas áreas como sean necesarias

Area description

Nombre identificador del área.

Show legend

Permite indicar si se muestra el nombre de área al pie del gráfico.

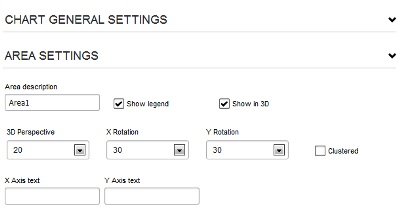

Show in 3D

sds

3D Perspective
X Rotation
Y Rotation
Clustered

X Axis text

Permite especificar el título del Eje X del área.

Y Axis text

Permite especificar el título del Eje Y del área.

Strips

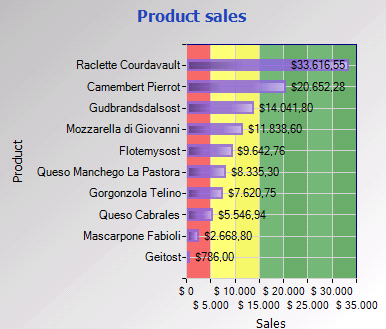

La configuración del área permite subdividir la misma en tres bandas en función de un rango de valores. En el ejemplo que se muestra a continuación la banda baja se presenta en color rojo y se aplica al rango de valores del gráfico entre 0 y 4999, la banda media se presenta en color amarillo y se aplica al rango de valores entre 4999 y 14999 y la banda alta se presenta en color verde aplicándose al rango de valores entre 14999 y 1000000.

Low Strip

La sección Low Strip permite determinar el color que tendrá la banda para el rango de valores mas pequeño.

From	Permite indicar el valor Inicial de la banda baja
To	Permite indicar el valor final de la banda baja
Color	Permite indicar el color de la banda baja

Med Strip

La sección Med Strip permite determinar el color que tendrá la banda para el rango de valores medio.

From	Permite indicar el valor Inicial de la banda media
To	Permite indicar el valor final de la banda media
Color	Permite indicar el color de la banda media

High Strip

La sección High Strip permite determinar el color que tendrá la banda para el rango de valores alto.

From	Permite indicar el valor Inicial de la banda alta
To	Permite indicar el valor final de la banda alta
Color	Permite indicar el color de la banda alta

Add area

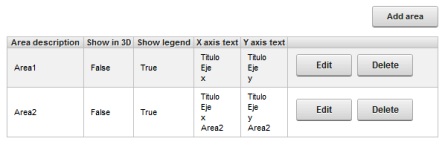

Permite aplicar la configuración del área. Al hacerlo se habilitará una grilla desde la cual será posible posteriormente editar o eliminar el área haciendo clic en las opciones "Editar" y "Eliminar" respectivamente:
